Современное регулирующее оборудование можно разделить на две большие категории: ручное и электрическое. Большим спросом пользуются электрические регулирующие клапаны, поскольку высококачественный привод электрического типа позволяет обеспечить высокий уровень безопасности и возможность регулирования устройства дистанционно. Как правило, арматура подобного типа часто используется на производственных и других объектах в системах водоснабжения, вентиляции и трубопровода, где доступ к оборудованию напрямую усложнен или попросту невозможен.
Описание и конструкция

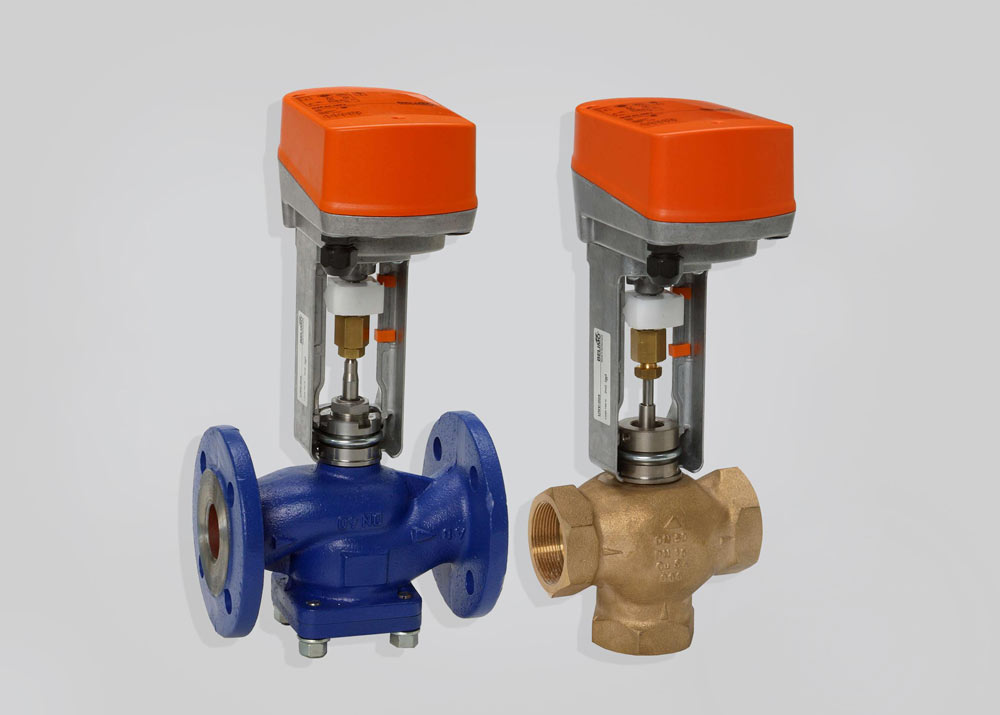

Регулирующий клапан, оснащенный электрическим приводом, отличается по конструкции от стандартной арматуры. Основной деталью электропривода является шток, который перемещается дискретно. Конструкция подобного оборудования включает две основные детали: двигатель и редукторный механизм. Однако, в зависимости от особенностей построения и типа, конструкция и рабочий механизм клапанов может включать другие дополнительные детали. К подобным запчастям можно отнести: силовое ограничение усилий, которое осуществляет защиту от сбоев в работе привода и поломки, выключатели, которые обеспечивают автоматическое выключение арматуры, индикатор положения затвора, ручной элемент и другие. Ручной элемент выполняет важную функцию – он отвечает за ручное открытие/закрытие клапана, используется в том случае, когда клапан заклинило или по какой-либо причине он не может открываться автоматически.
Технические характеристики электрического регулирующего клапана
При выборе электрического регулирующего клапана задача усложняется, так как необходимо учитывать технические показатели и характеристики не только самого клапана, но и привода, который будет осуществлять его управление. Важными характеристиками клапана, оснащенного электрическим приводом, является: условное давление, условный диаметр устройства, показатель допустимой утечки. Также важно обращать внимание на особенности рабочей среды, показатели максимальной и минимальной температуры рабочей и окружающей среды, а также допустимую температуру клапана. Температурные показатели могут варьироваться в зависимости от типа клапан и используемых для его производства материалов. Так, наибольшие показатели нагрева имеет арматуры, выполненная из специального металлоуплотненного материала (220 градусов). Отдельно стоит учитывать допустимые температурные показатели для регулирующего клапана при наличии электрического привода.
Для регулирующей арматуры любого типа, управляемой с помощью электрического привода, необходимо учитывать такие важные характеристики привода, как: номинальное усилие сдвига, время перестановки, возможность ручной перестановки, тип электропитания, электропотребление электрического двигателя, а также показатель дополнительной окружающей температуры. Для контроля над электроприводом используется специальный трехточечный или аналоговый сигнал. Правильная и максимально эффективная работа клапана может быть обеспечена лишь в том случае, когда сигнал контроллера и электропривода совпадают по типу и мощности. Электрические клапаны для регулирования не зависимо от типа сигнала и управления выполняют эффективное регулирование системам разного типа, обеспечивая полную безопасность и долговечность.
Особой схемы выбор армирующей регулирующей аппаратуры с электроприводом не существует. Прибор необходимо выбирать индивидуально с учетом необходимого уровня защиты, особенностей рабочей среды.
